Aula 2 | 22 de Fevereiro de 2013
Aula 3 | 27 de Fevereiro de 2013
Exercício 2 - Dado
Nestas duas aulas foi-nos proposta a realização de um dado em Autocad.
Como fazer:
1 | Comando BOX. Origem do sistema (0,0,0). Medida da aresta (10) ou outro vértice da diagonal (10,10,10).
2 | Criar uma grelha com 2.5 de espaçamento entre as linhas para a colocação das pintas/esferas do dado. XLINE - H (horizontal) e V (vertical) para determinar o ponto central da face. Comando SPHERE para desenhar a esfera. Raio = 1.
3 | Comando MOVE para deslocar a grelha para a face superior. Completá-la com o comando OFFSET e colocar as 6 pintas nas intersecções.
4 | Comando VPORTS - Four: Left ; Setup 3D - Ok.
5 | Apagar a grelha guia. Comando UCS para alterar a posição do plano x tornando-o horizontal.
6 | Criação de uma nova grelha auxiliar para a face das 5 pintas. Comando COPY para copiar 5 esferas a partir da face de 6 esferas já feita.
7 | Para as faces de 2, 3 e 4 pintas rodam-se as respectivas pintas de uma das faces já concluídas através dos comandos COPY e ALIGN (este último comando transpõe as esferas do plano de origem para o segundo plano seleccionando-se as esferas pretendidas e os vértices).
8 | Comando SHADE para tornar o desenho opaco. As esferas encontram-se salientes.
9| Seleccionar todas as arestas. Comando FILLET para polir.
10 | Comandos UNION - ALL - r para unir todas as esferas de modo a criar um único objecto. Comando SUBTRACT para subtrair as esferas do cubo, eliminando a parte que ficaria saliente.

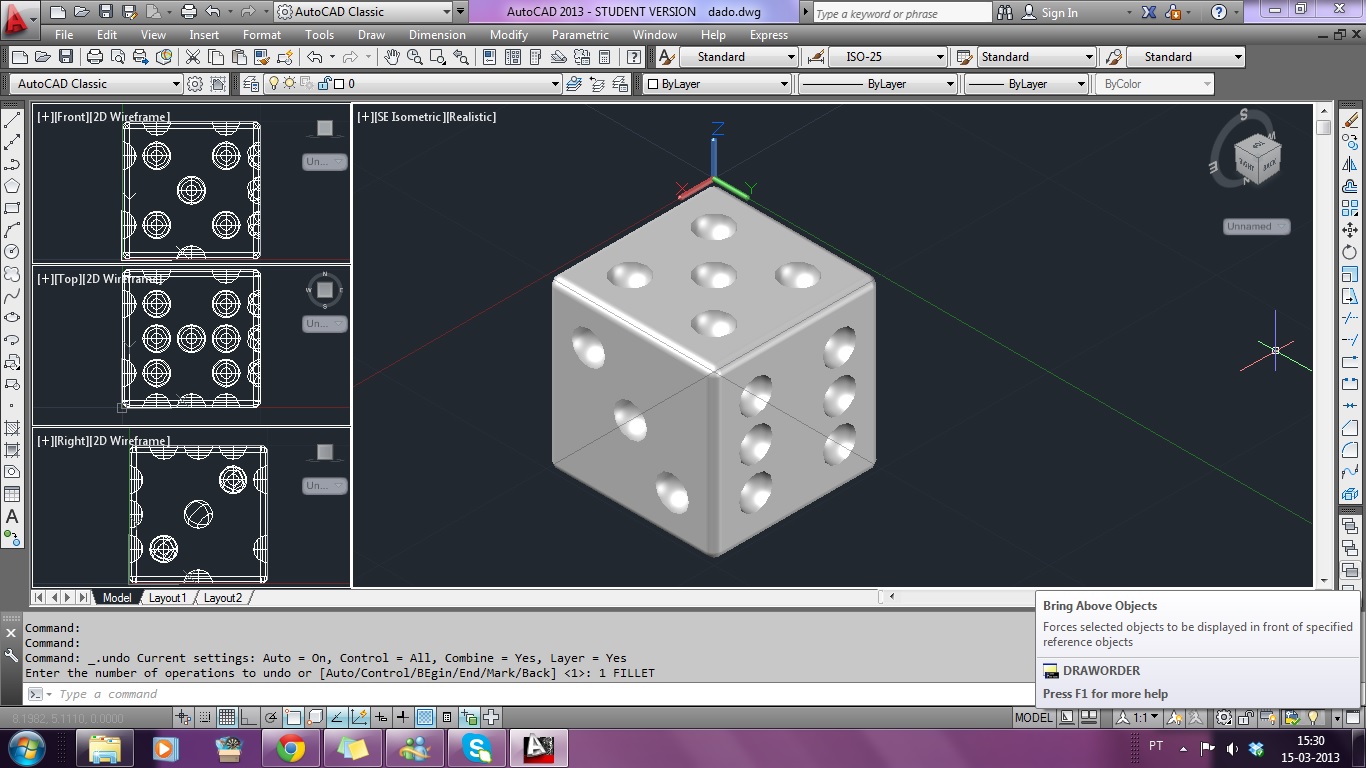

11 | Seleccionar todos os 'buraquinhos'. Comando FILLET para polir e o dado está pronto!
