Exercício 8 - Tórica | Esférica | Parabólica | Elipsóide | Hiperbolóides | Parabolóide | Corno-de-vaca
Como fazer:

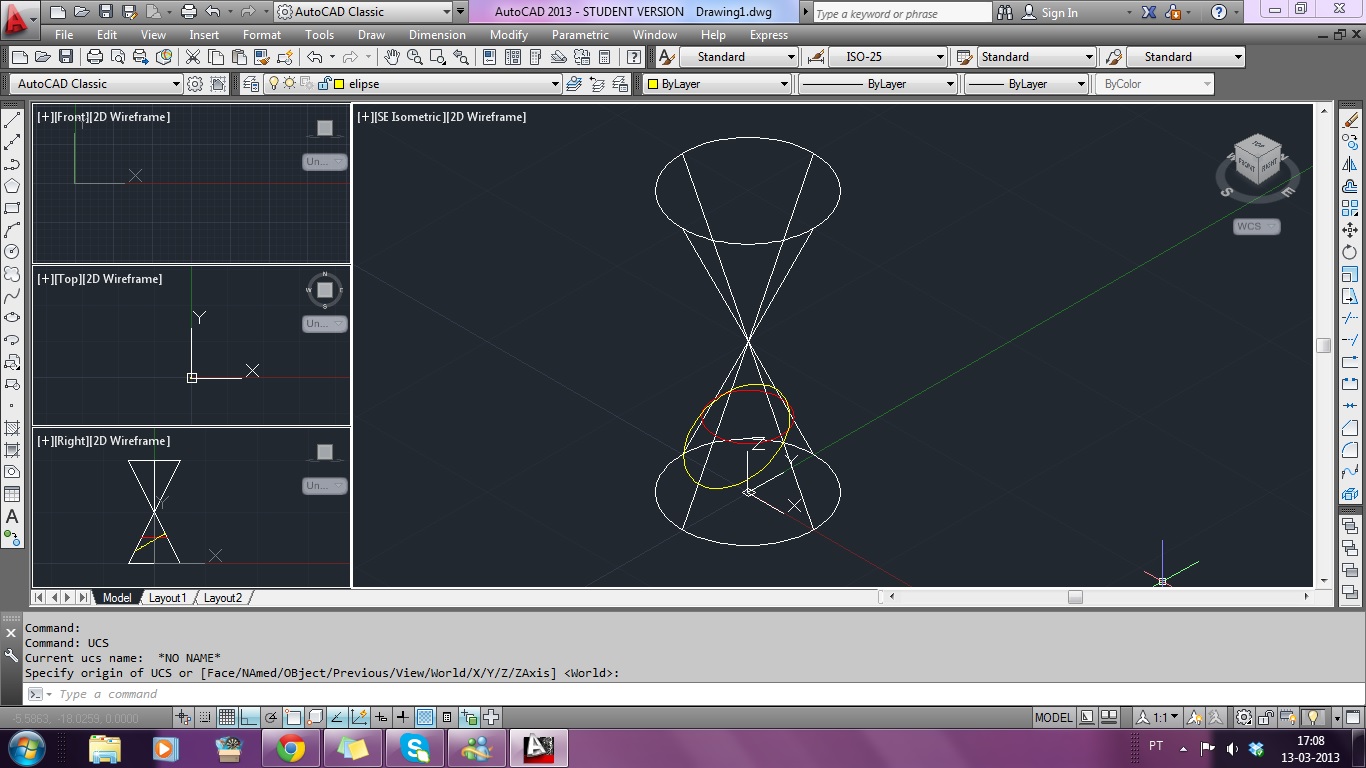

1 | Criar cone.
3 | Comando MIRROR - seleccionar o cone. Tecla F8 (para ficar ortogonal).
5 | (layer circunferência ligada).
7 | (layer elipse ligada).
8 | Comando UCS para mudar os eixos (UCS - x - 30 - Enter).
9 | Comando SECTION - seleccionar cone de baixo - xy - 0,0,4.
11 | (layer parábola ligada).
12 | Comando OSNAP - (ligar quadrante).
13 | Comando UCS - 3p - ponto - ponto.
15 | (layer hipérbole ligada).
16 | Comando UCS para voltar aos eixos originais (UCS - Enter - Enter).
18 | Criar 2 layers: esférica - cor 11, tórica - cor 31.
21 | Comando LIST - seleccionar circunferência vermelha.
22 | Comando LINE - quadrante a quadrante da circunferência vermelha.
24 | Comando EXPLODE - círculo vermelho.
25 | Comando SURFTAB1 - 20.
26 | Comando SURFTAB2 - 20.
30 | Comando LINE - meio da circunferência vermelha.
33 | Criar layer parabólica - cor 121.
34 | (esconder layers circunferência e esférica).
35 | Comando EXPLODE - linha - mid - (clicar) - mid - (clicar) - TRIM - Enter - Enter.
38 | (esconder layers parábola e parabólica).
39 | Comando LINE - meia elipse.
40 | Comando EXPLODE - elipse - Enter.
41 | Comando TRIM para cortar a elipse ao meio.
44 | Criar duas layers: hiperbolóide_1f - cor 181, hiperbolóide_2f - cor 211.
45 | (layer hiperbole e hiperbóloide_1f ligadas).
46 | Comando EXPLODE - hipérbole - Enter.
47 | Comando LINE - 2 pontos médios das duas partes da hipérbole (eixo). LINE - perpendicular à linha anterior.
48 | Comando REVSURF - seleccionar a hipérbole (de cima) - seleccionar a linha perpendicular - 0 - 360 - Enter.
49 | (esconder layer hiperbolóide_1f).
50 | (layer hiperbolóide_2f ligada).
51 | Comando LINE - 2 pontos médios das duas partes da hipérbole (eixo).
52 | Comando REVSURF - seleccionar a hipérbole (de cima) - seleccionar o eixo (anteriormente desenhado) - Enter.
53 | (esconder todas as layers).
54 | Criar layer: parabolóide_H - cor 51.
55 | (esconder layer parabolóide_H).
56 | Criar layer: corno_de_vaca - cor 110.
57 | Comando UCS - x - 90. Comando CIRCLE - 0,0 - r=3. (circunferência 1)
58 | Comando UCS - y - 30. Comando CIRCLE - 0,0 - r=2. (circunferência 2)
59 | Comando UCS para voltar aos eixos originais (UCS - Enter - Enter).
60 | Comando MOVE - (circunferência 1) - @0,15,0.
61 | Comando UCS - x - 90.
62 | Comando LINE - marcar o diâmetro da circunferência 2 - TRIM - cortar as duas circunferências a metade.
63 | Comando UCS para voltar aos eixos originais (UCS - Enter - Enter).
64 | Apagar o diâmetro desenhado. Comando SURFTAB1: 17. Comando RULESURF.
45 | (layer hiperbole e hiperbóloide_1f ligadas).
46 | Comando EXPLODE - hipérbole - Enter.
47 | Comando LINE - 2 pontos médios das duas partes da hipérbole (eixo). LINE - perpendicular à linha anterior.
48 | Comando REVSURF - seleccionar a hipérbole (de cima) - seleccionar a linha perpendicular - 0 - 360 - Enter.
(HIPERBOLÓIDE_1f)
49 | (esconder layer hiperbolóide_1f).
50 | (layer hiperbolóide_2f ligada).
51 | Comando LINE - 2 pontos médios das duas partes da hipérbole (eixo).
52 | Comando REVSURF - seleccionar a hipérbole (de cima) - seleccionar o eixo (anteriormente desenhado) - Enter.
(HIPERBOLÓIDE_2f)
53 | (esconder todas as layers).
54 | Criar layer: parabolóide_H - cor 51.
(PARABOLÓIDE_H)
55 | (esconder layer parabolóide_H).
56 | Criar layer: corno_de_vaca - cor 110.
57 | Comando UCS - x - 90. Comando CIRCLE - 0,0 - r=3. (circunferência 1)
58 | Comando UCS - y - 30. Comando CIRCLE - 0,0 - r=2. (circunferência 2)
59 | Comando UCS para voltar aos eixos originais (UCS - Enter - Enter).
60 | Comando MOVE - (circunferência 1) - @0,15,0.
61 | Comando UCS - x - 90.
62 | Comando LINE - marcar o diâmetro da circunferência 2 - TRIM - cortar as duas circunferências a metade.
63 | Comando UCS para voltar aos eixos originais (UCS - Enter - Enter).
64 | Apagar o diâmetro desenhado. Comando SURFTAB1: 17. Comando RULESURF.
(CORNO_DE_VACA)
